PA194 – мощный операционный усилитель объединяющий скорость нарастания 2100 В/мкс и питание 900 В с низкой плотностью шума для применений требующих высокой скорости и высокой точности
- Очень низкая плотность шума – ∼4 нВ/√Гц при 10 кГц
- Высокая скорость нарастания – 2100 В/мкс
- Высокое напряжение питания – 900 В
- Выходной ток – 100 мА пост., 200 мА пик.
Обзор PA194
PA194 — это усовершенствованная реализация мощного операционного усилителя PA94, способная обеспечить более высокую скорость — 2100 В/мкс и очень низкий уровень шума ∼4 нВ/√Гц при 10 кГц (тип.). Он идеально подходит для применений, где высокоскоростная аналоговая точность имеет первостепенное значение для работы системы. Работая с напряжением до 900 В, PA194 может обеспечить постоянный выходной ток 100 мА. Усилитель потребляет ~ 4 мА в интегрированном режиме ожидания, что позволяет повысить КПД. PA194 выпускается в 8-контактном корпусе PowerSIP с теплоотводящей площадкой, что позволяет занимать минимум места на плате и облегчает «легкий» отвод тепла.

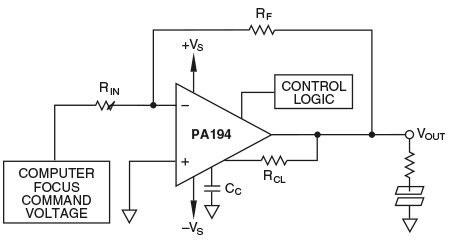

Типовое применение
Варианты
| Вариант | Выходной ток пост. мA | Напряжение питания. В | Скорость нарастания | Корпус |
| PA194 | 100 | 900 | 2100 В/мкс | 8-pin GN |
| PA94 | 100 | 900 | 700 В/мкс | 8-pin GN |
