PA198 — мощный операционный усилитель 450 В, 2000 В/мкс в корпусе PowerSIP
Высокое напряжение питания – 450 В (±225 В)
Высокая скорость нарастания – 2000 В/мкс
Низкие шумы – 3 мкВ/√Гц
Низкий ток потребления – 22,5 мА
Высокий выходной ток – 200 мА
Широкая полоса пропускания мощности – 2 МГц
Обзор PA198
PA198 — это мощный операционный усилитель 450 В с очень высокой скоростью нарастания 2000 В/мкс, предназначенный для высоковольтных применений, таких как измерительные приборы, пьезоэлектрические преобразователи, электростатические преобразователи и системы отклонения. Амплитуда выходных напряжений может достигать ±215 В при двуполярном питания и +440 В при однополярном питании. Данный усилитель на полевых МОП-транзисторах также имеет высокую полосу мощности 2 МГц и рассчитан на долговременные выходные токи до 200 мА.
Высокая точность достигается с помощью конфигурации каскадной входной цепи. Все внутренние схемы смещения в качестве опорного источника используют источник тока на основе бутстрепированного Zener-MOSFET. В результате PA198 отличается беспрецедентным диапазоном питания и превосходным подавлением шумов. Серия PA198 выполнены по гибридной технологии и выпускаются в электрически изолированных 12-выводных металлических корпусах PowerSIP, которые подходят для монтажа на печатных платах высокой плотности.

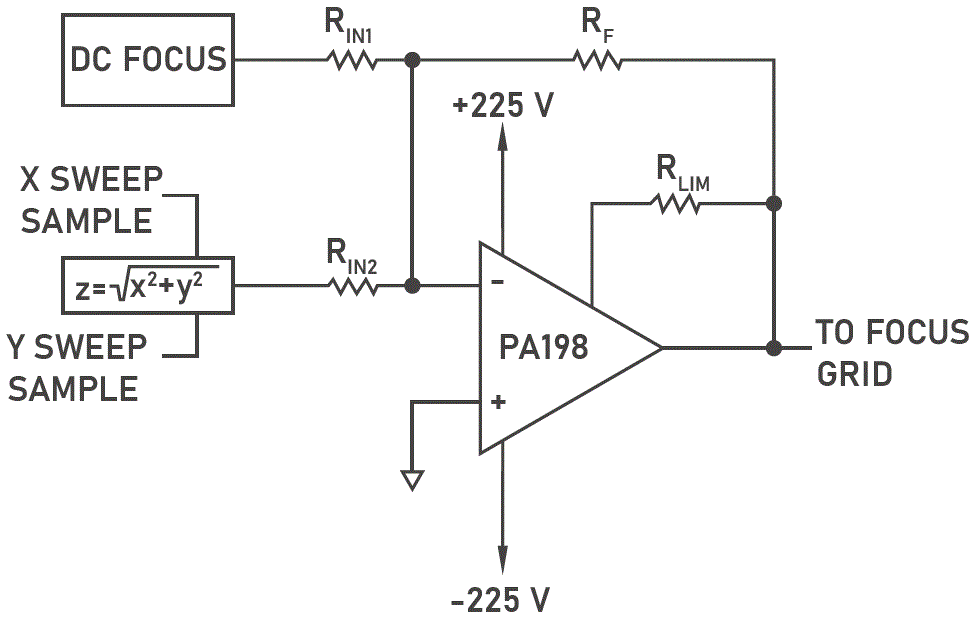

Типовое применение
Варианты
| Вариант | Скорость нарастания (В/мкс) | Напряжение питания (В) | Корпус |
| PA198DP | 2000 | 450 | 12-pin SIP DP |
| PA198EE | 2000 | 450 | 12-pin SIP EE |
| PA198FP | 2000 | 450 | 12-pin SIP FP |
